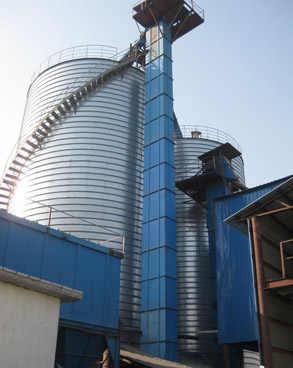

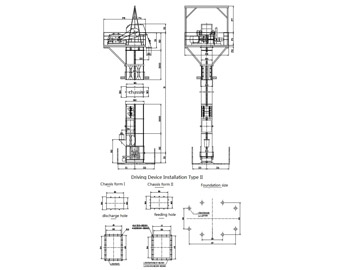

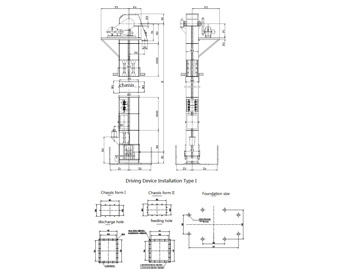

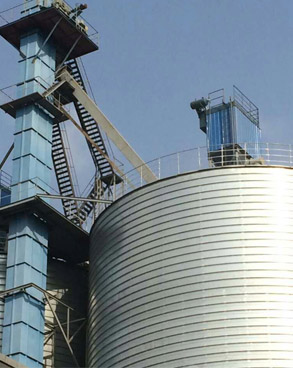

NE 시리즈 버킷 엘리베이터

NE 시리즈 체인 엘리베이터는 광석, 석탄, 시멘트, 시멘트 클링커, 곡물, 화학 비료 등과 같은 모든 종류의 재료를 들어 올리는 데 널리 사용되는 국내 고급 수직 리프팅 장비의 일종입니다. NE 시리즈 체인 버킷 엘리베이터는 주로 작업 부품, 구동 장치, 상부 장치, 중앙 케이싱, 하부 장치로 구성됩니다.

NE 시리즈 체인 엘리베이터의 성능 및 특성:

- 대용량 리프팅 용량: 피드스루 흐름 유형, 전략적 유도 배출 유형 및 낮은 체인 속도, 15-800m3/h의 큰 리프팅 용량 범위로 대용량 호퍼를 집중 및 운반합니다.
- 작은 구동력: 재료를 들어 올릴 때 뒤틀림이 없으므로 무효 전력이 적습니다.
- 넓은 리프팅 범위 : 분말, 과립, 덩어리 재료 및 재료 및 온도 ≤250 ℃를 들어 올릴 수 있습니다.
- 높은 리프팅 높이: 낮은 체인 속도, 안정적인 작동 및 플레이트 체인 고강도 내마모성 체인을 채택하여 리프팅 높이는 최대 40m까지 가능합니다.
- 긴 서비스 수명: 컨베이어 체인의 수명은 5년 이상입니다.
- 뛰어난 신뢰성: 고급 설계 원칙은 기계 작동의 신뢰성을 보장합니다. 고장 사이의 시간은 30000시간 이상입니다.

Silo Feeding System

Model	lifting capacity （m3/h）	Material Max.Lumpiness
		percentage(%)
		10	25	50	75	100
NE15	15	65	50	40	30	25
NE30	32	90	75	58	47	40
NE50	60	90	75	58	47	40
NE100	110	130	105	80	65	55
NE150	165	130	105	80	65	55
NE200	220	170	135	100	85	70
NE300	320	170	135	100	85	70
NE400	440	205	165	125	105	90
NE500	470	240	190	145	120	100
NE600	600	240	190	145	120	100
NE800	800	275	220	165	135	110

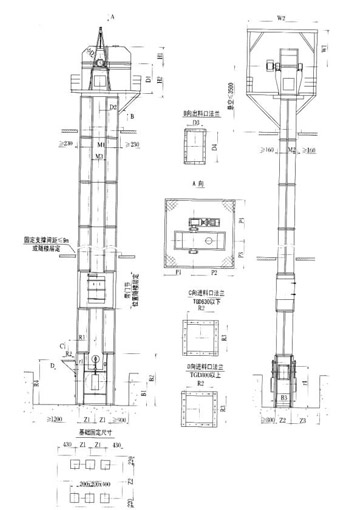

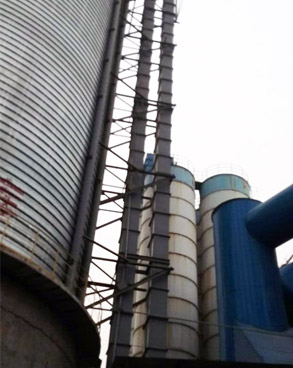

TDG 시리즈 버킷 엘리베이터

TGD 타입 벨트 버킷 엘리베이터는 전 세계적으로 차세대 첨단 엘리베이터입니다. TGD 엘리베이터는 특히 건축 자재, 야금, 화학, 식품, 전기 산업 등의 산업에서 건조 분말 재료 또는 입상 재료 등을 수직으로 들어 올리는 데 적합합니다. NSP 시멘트 공장의 원료, 원료 균질화 사일로, 시멘트 저장 사일로에 이상적인 리프팅 제품입니다.

TDG 시리즈 체인 엘리베이터의 성능 및 특성:

- 높은 리프팅 높이: 단일 기계의 최고 높이는 최대 100m까지 가능합니다.
- 대용량: 최대 용량은 최대 950m3/H입니다.
- 자재 온도 요구 사항: 최대 120 & deg;.
- 버킷 할당은 집약적이며 연속적인 자재 입고 및 연속적인 자재 배출이 가능합니다.
- 긴 서비스 수명: 우수한 신뢰성, 무고장 시간 60,000시간 이상.
- 저전력 소비: 기계 무게가 가벼워 체인 엘리베이터에 비해 에너지 소비를 30% 이상 절약합니다.
- 낮은 유지 보수 비용: 편리한 작동 및 유지 보수와 적은 마모 부품으로 인해 일반 엘리베이터에 비해 유지 보수 비용이 약 80 % 절감됩니다.
- 고정밀 디자인, 고강도 구조 및 아름다운 외관.

model specification			TGD 315P	TGD 315	TGD 400	TGD 500	TGD 630	TGD 800	TGD 1000	TGD 800	TGD 1000	TGD 1250	TGD 1400	TGD 1600
Bucket Specifications	Bucket width (mm)		315	400	400	500	630	800	1000	800	1000	1250	1400	1600
Bucket Specifications	Bucket volume (dm3)		6.6	10.0	14.5	18.0	29.3	37.3	46.6	46.0	58.0	72.7	99.0	114.0
Bucket speed (m/s)			1.31		1.50		1.6			1.98
Cylinder diameter (mm)			630		800		1000			1250
Theoretical capacity (m3/h)	Interspace Bucket (mm)	280	111	168
		320	97	147	244	303
		360	86	131	217	270	460	585	731
		400			195	243	414	527	658	815	1028	1289
		440			178	221	376	479	598	741	935	1172	1596	1837
		480					345	439	548	679	857	1074	1463	1684
		520					318	405	506	627	791	992	1350	1555
		550					301	383	478	593	748	937	1277	1470

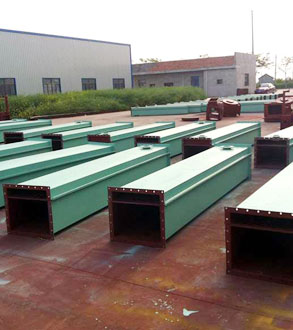

에어 슈트

에어 슈트는 건조 분말 재료를 운반하는 데 널리 사용되는 일종의 공압식 이송 장비로, 시멘트 산업에서 시멘트와 원료 분말을 운반하는 데 일반적으로 사용됩니다.

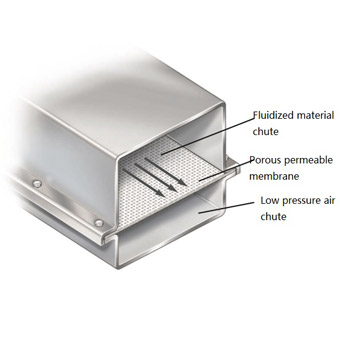

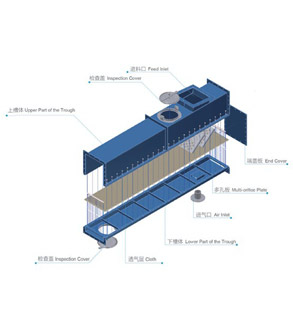

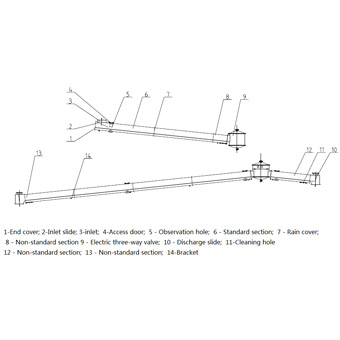

에어 슈트는 다른 액세서리와 함께 볼트로 고정된 여러 개의 강철 슈트로 만들어지며, 에어 슈트의 상부와 하부 쉘 사이에 가스 투과성 층이 있습니다. 일반적으로 에어 슈트는 공급, 표준, 비표준, 차단 밸브, 곡선 홈, T-슬롯, 커버, 배출 슬라이더, 공기 공급 및 지지 구조로 구성됩니다.

SRON 에어 슈트의 장점:

- 우수한 밀봉, 손쉬운 유지보수
- 이송 방향을 변경하는 것이 편리합니다.
- 멀티 포인트 공급 및 멀티 포인트 배출을 실현할 수 있습니다.
- 무소음, 안전하고 안정적인 작동
- 적은 전력 소비
- 가스 투과성 층은 새로운 유형의 공기층 인 PET5-6 (폴리 에스테르) 합성 섬유를 채택하여 내열성 (150 ℃), 내식성, 낮은 흡습성, 경량, 평평한 표면, 긴 서비스 수명 등을 가지고 있습니다.

재료 운송: 수분 함량 및 레; 1% 건조 분말 재료, 온도 ≤ 150°C.
각도: 4°, 6°, 8°, 10° 및 12°
(재료가 다른 경우 각도도 달라야 합니다. 같은 종류의 재료의 경우 수분 함량이 많으면 큰 각도를 선택해야 합니다. 일반적으로 배치 조건에 따라 큰 딥 각도가 운반에 좋습니다.)

Cement Silo Feeding System

specification				XZ200	XZ250	XZ315	XZ400	XZ500	XZ630	XZ800
suit width			mm	200	250	315	400	500	630	800
dose delivery	4°	cement	t/h	22	40	70	130	220	320	400
	4°	Raw material		16	30	55	100	165	245	310
	6°	cement		40	65	120	250	400	610	765
	6°	Raw material		30	55	90	185	300	455	565
	8°	cement		50	80	140	300	470	720	900
	8°	Raw material		35	65	110	225	355	540	670
	10°	cement		60	100	170	380	570	900	1080
	10°	Raw material		45	80	140	285	425	670	800
	12°	cement		70	120	205	455	685	1080	1295
	12°	Raw material		50	95	165	340	510	805	960
suit section length		standard section	mm	2000
suit section length		non-standard section	mm	250
atmospheric pressure			KPa	4-5.5
air consumption			M3/m2.min	1.5-2
gas permeable layer		ingredient		synthetic fiber
		thickness	mm	4-6
		temperature resistance	℃	150
		Radial breaking strength	N/cm width	4700
		resistance	Pa	800-1200 (M3/m2.min under conditions)
