시멘트 포장기-시멘트 백 포장기

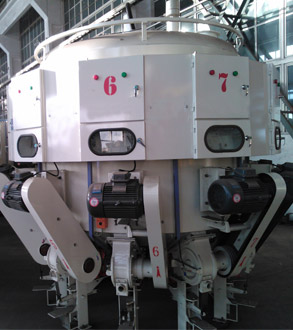

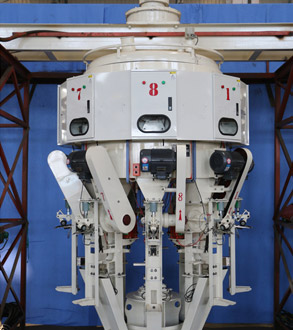

회전 시멘트 포장기

주로지지 장치, 회전 구동부, 재료 레벨 제어 메커니즘, 회전 실린더 부품, 계량 메커니즘, 재료 배출 메커니즘, 게이트 제어 메커니즘 등으로 구성된 회전 시멘트 포장기. BHYW-D 시리즈 회전 시멘트 포장기는 주로 사용됩니다. 시멘트 포장과 동시에 유동성이 좋은 다른 분말, 입상 재료의 포장에도 사용할 수 있습니다.

SRON 회전 시멘트 포장기 시리즈는 주로 4 개 모델, 6 개 노즐 유형 (BHYW-6), 8 개 노즐 (BHYW-8), 10 개 노즐 (BHYW-10), 12 개 노즐 (BHYW-12)로 구성됩니다..

BHYW-D 시리즈 시멘트 백 포장기의 특징 :

인공 플러그 백 외에 다른 부품은 자동 작동을 실현할 수 있습니다.
제어 시스템은 실린더 액추에이터를 채택 하므로이 시리즈는 백을 막지 않을 때 시멘트 누출이 없으며 실수로 백이 떨어지면 백 채우기를 중지 할 수 있습니다.
보조 폐쇄 게이트의 기능을 추가하여 측정의 정확성과 안정성을 보장하십시오 (2 차 폐쇄 게이트의 경우 큰 흐름과 작은 흐름으로 백을 채우는 것을 실현할 수 있으므로 이전에 재 충격력으로 인한 정확도 측정에 미치는 영향을 줄일 수 있습니다. 가방 채우기 완료).
높은 백 충전 속도와 높은 출력.
합리적인 구조, 유지 보수 및 수리가 쉽습니다.
마이크로 컴퓨터 계량기 채택 : 높은 측정 정확도, 강력한 측정 안정성.

매개 변수			단위	모델
				BHYW-6			BHYW-8	BHYW-10		BHYW-12
				가치
노즐 수량			조각	6			8	10		12
생산 능력			가방 / 시간	1200-1800			1800-2200	2200-2600		2600-3000
무게 정확도	95 % 중량 오차 한계		kg	+0.4 -0.2
	가방 무게의 자격 비율		%	≥95
	20 개 가방의 총 무게		kg	1000-1004
회전 실린더 외경			mm	Φ1560				Φ1750		Φ2090
최대 회전 직경			mm	Φ2200				Φ2400		Φ2740
방전 입과 땅 사이의 거리			mm	1350
회전 실린더 속도			r/min	0-6
전원 전압			V	380±10% AC
기계 구동력 모터 방전			모델	Y112M-4
			힘 (kw)	4x6 =24	4x8=32			4x10=40		4x12=48
			회귀 속도 (r/min)	1440
회전 실린더 드라이브		가변 주파수 가변 속도 모터	모델	YVPE90L-4
			힘 (kw)	1.5					2.2
			회귀 속도 (r/min)	125-1250
		스타 사이클로이드 바람개비 감속기	모델	XLDV-4
			속도 비율	1：43
기압			MPa	0.6-0.8
집진 공기량			M3/h	＞9000		＞12000			＞18000		＞24000
기계 중량			t	4.32		5.2			5.7		6.2
외형 치수 길이 x 너비 x 높이			mm	3800x2200x400					4000x2400x4000		4500x2740x4000

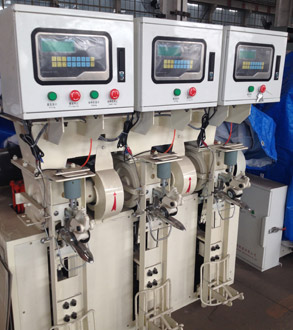

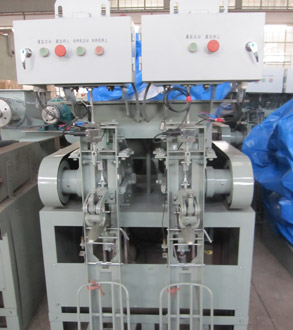

고정 포장기

임펠러 고정식 포장 기계는 주로 기계 본체, 공급 메커니즘, 제어 메커니즘, 마이크로 컴퓨터 계량 메커니즘, 가방 걸이 메커니즘 등을 포함합니다.이 유형의 기계는 시멘트 포장뿐만 아니라 다른 분말, 입상 재료 포장에도 사용할 수 있습니다. 좋은 유동성.

임펠러 고정식 포장기의 장점 :

정확한 계량 시스템, 안정된 성능, 간단한 조작
완벽한 밀봉, 합리적인 구조 및 내구성
작은 부피, 가벼운 무게, 조정 및 유지 보수 용이
메카트로닉스, 전력 절약 (고정식 시멘트 포장기는 공압 구성 요소없이 가방 압축 및 풀기, 게이트 폐쇄 및 가방 내리기 등과 같은 자동 기능을 수행 할 수 있습니다)
광대하게 사용 된. 이 유형의 기계는 시멘트 포장뿐만 아니라 유동성이 좋은 다른 분말, 입상 재료의 포장에도 사용할 수 있습니다.

임펠러 고정식 포장기 시리즈 포장기는 주로 4 개의 모델, 단일 노즐 (GBD-1), & nbsp; 이중 노즐 (GBD-2), & nbsp; 3 노즐 (GBD-3), & nbsp; 노즐 (GBD-4)을 포함합니다. ).

유형	BGYJ(W)-1	BGYJ(W)-2	BGYJ(W)-3	BGYJ(W)-4
매개 변수	데이터（mm）
A	285	285	285	285
L	848	1211	1710	2060
B	1300	1300	1300	1300
H	1770	1770	1770	1770
L1	580	1050	1650	2000
B1	800	800	800	800
H1	780	780	780	780
B2	710	710	710	710
L2	490	960	1560	1900
n-d	4-φ18	4-φ18	4-φ18	4-φ18
L3	420	748	1270	1638
B3	300	370	370	370
n1-d1	10-φ13	12-φ17	12-φ17	12-φ17
t/h	15	30	45	60

가방 트럭 로더

백 시멘트 카 로더는 중간 백 언 로딩 메커니즘, 끝에 특수 슈트 및 벨트 컨베이어로 구성됩니다. 재료가 잘 포장 된 후 백은 계량 장치를 통과 한 다음 벨트 컨베이어와 롤러 컨베이어로 보내집니다. 트럭 적재 조건에 따라 가방은 가방 별도의 장치와 특수 슈트에 의해 다른 트럭 적재 기계로 보내집니다. 마침내 트럭에 직접 실었습니다.

SRON 카 로더는 노동 집약도가 적고 적재 인원이 적고 효율성이 높으며 포장 작업장에 의한 중앙 집중식 제어의 장점이 있습니다.

매개 변수		단위	데이터
로딩 머신 모델			ZQD100-L1/L
적재 능력		t/h	100
적응 종		50kg/bag	포장재
여행 범위		m	7～11
최대 너비		mm	1500
먹이는 컨베이어	벨트 폭	mm	650
	속도 전	m/s	1
	추진력	kW	3
방전 벨트 컨베이어	벨트 폭	mm	650
	속도 전	m/s	1
	피칭 각도	°	5～35
리프팅 기구	추진력	kW	3
	리프팅 속도	m/min	8
	머리 높이	mm	1490
보행 조직	내부 레일 거리	mm	1250
	레일 웨이		P18
	최대 휠 압력	kN	12
	실행 속도	m/min	11.84
	추진력	kW	1.5
